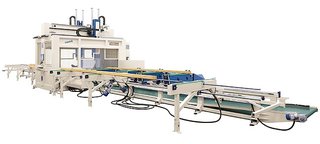

5 osý CNC stroj na výrobu krovů a dřevěných stavebních konstrukcí zafixuje při opracování trám do roviny a přesně opracuje i čerstvé masivní dřevo

5 osý CNC stroj na výrobu krovů a dřevěných stavebních konstrukcí zafixuje při opracování trám do roviny a přesně opracuje i čerstvé masivní dřevo

Zadání zákazníka

Zákazník provozuje pilařský provoz, ve kterém má k dispozici 3 druhy pořezu kulatiny … rámový katr, pásovou kmenovou pilu a úhlovou dvoukotoučovou pilu. Tato pořezová kapacita umožňuje efektivně zvládat různorodé zakázky.

Provoz je navíc vybaven kvalitními sušárnami řeziva a máčecí vanou.

Velký podíl zakázek tvoří stavební řezivo a krovy, proto vzniknul záměr zákazníka na výrobu hotových krovů a dřevěných konstrukcí na přesném CNC stroji.

Popis navrženého řešení

Zákazníkovi jsme předložili nabídku na CNC COVERTEK, výrobní společnosti UNITEAM, specialisty na CNC stroje, která se zabývá výrobou CNC strojů již přes 20 let.

Stroj obsahuje patentované řešení stálého uchycení materiálu během celého procesu obrábění trámu ze všech 4 stran. Toto řešení je velmi přínosné zejména při výrobě krovu z rostlého dřeva, které se ohýbá a kroutí. Uchycení obstarávají 4 ks vozíků pohybujících se dle programu opracování v ose X, kdy každý vozík má vlastní hydraulické upínače materiálu v horizontální i vertikální rovině. Hydraulika má dostatečnou sílu na to, aby přitlačila trám na čidla, která tvoří referenční rovinu a tím trám srovnala do přesné roviny. Výsledkem je bezkonkurenční přesnost opracování trámů.

Samotné opracování obstarávají hned dvě 5 osé obráběcí hlavy s motory 17 kW. 5 osé obrábění je plynulé a umožňuje výrobu všech běžně používaných tesařských spojů, srubových spojů, včetně výroby tvarových dílců, ozdobných konců trámů, diamantů apod. Obráběcí hlavy doplňuje zásobník na 12 ks nástrojů s automatickou výměnou dle programu a navíc pilový kotouč 640 mm a řetězový dlabací agregát délky 250 mm. Zajímavým nástrojem je hoblovací hlava s průměrem 290 mm.

Motory mají plynule stavitelné otáčky 0 až 18.000 ot/min, a pro každý použitý nástroj se volí optimální otáčky dle průměru nástroje. Navíc je automaticky kontrolována zátěž motoru a v případě zahlcení je pohyb do řezu zpomalen, případně úplně zastaven tak, aby nedošlo k zablokování, nebo poškození nástroje. Výsledkem je perfektní povrchové opracování, které lze navíc zlepšit režimem zařezávání proti vytrhávání vláken.

Velmi zajímavou a přínosnou výbavu stroje tvoří integrovaný vyvážecí pás na odřezky, vestavěný do rámu stroje, kontinuálně odvážející odřezky, piliny a hobliny na jedno místo mimo prostor stroje. Obsluha tak má ušetřenu spoustu práce, protože při průměrné kapacitě stroje cca 8 m3 řeziva za směnu se odpadového materiálu nasbírá docela dost.

Vstup i výstup trámů do stroje je automatický. Max. rozměry trámu jsou 600 x 600 mm, délka 13.500 mm. Obsluhu tvoří jeden člověk.

Přidanou hodnotu stroje tvoří budoucí možnost doplnění vakuových přísavek a opracování plošných materiálů až do šířky 1.250 mm a tloušťky 250 mm. Bez problémů tak stroj může vyrábět obloukové nosníky, schody, dveře a obrábět jiné plošné materiály.

CNC pracuje se všemi běžně dostupnými CAD programy s výstupy ve formátu BTL.

Příprava výroby obsahuje tzv. UNIVISION SW, který umožňuje ve 3D zobrazení kontrolu funkce stroje, animaci výroby vloženého projektu s výstupem časové náročnosti výroby projektu, což je možné využít např.na tvorbu cenových nabídek.

Zkušenosti zákazníka

Stroj jsme začali používat ihned po předání a po 5 denním zaškolení a tréninku obsluhy. Od prvního okamžiku se ukázal přínos hydraulického uchycení trámů, protože i když pracujeme s čerstvě nařezanými trámy, opracování je přesné, a povrchová úprava perfektní. Přesné opracování usnadňuje finální montáž krovu.

Pro optimální využití všech možností CNC je nutné získání praxe, protože obsluha stroje může výrazně ovlivnit rychlost zpracování zakázky a tím i ekonomiku provozu.

V případě, kdy si s něčím nevíme rady, spojíme se přímo ze stroje přes internet s poprodejním oddělením výrobce, zde nám poradí, nebo vstoupí přímo do počítače CNC a předvedou nám řešení přímo na obrazovce stroje.

Vybírali jsme si z několika nabídek CNC strojů a se svou volbou jsme spokojeni.

Kontakt na zákazníka: https://www.rezivo-krovy-pergoly.cz/

Fotogalerie

Převzetí stroje ve výrobním závodě Uniteam S.p.A.
První zakázka, vyrobená během zaškolení a tréninku
Zkouška, kolik a jak přesně „to“ umí říznout
Dopravníky pro automatické naložení trámu do stroje
Výstupní stoly na hotové obrobky
„Vozíky“ s hydraulickým upínáním srovnají trám do roviny a přesně se tak opracuje i čerstvé dřevo
