CNC UNITEAM Covertek

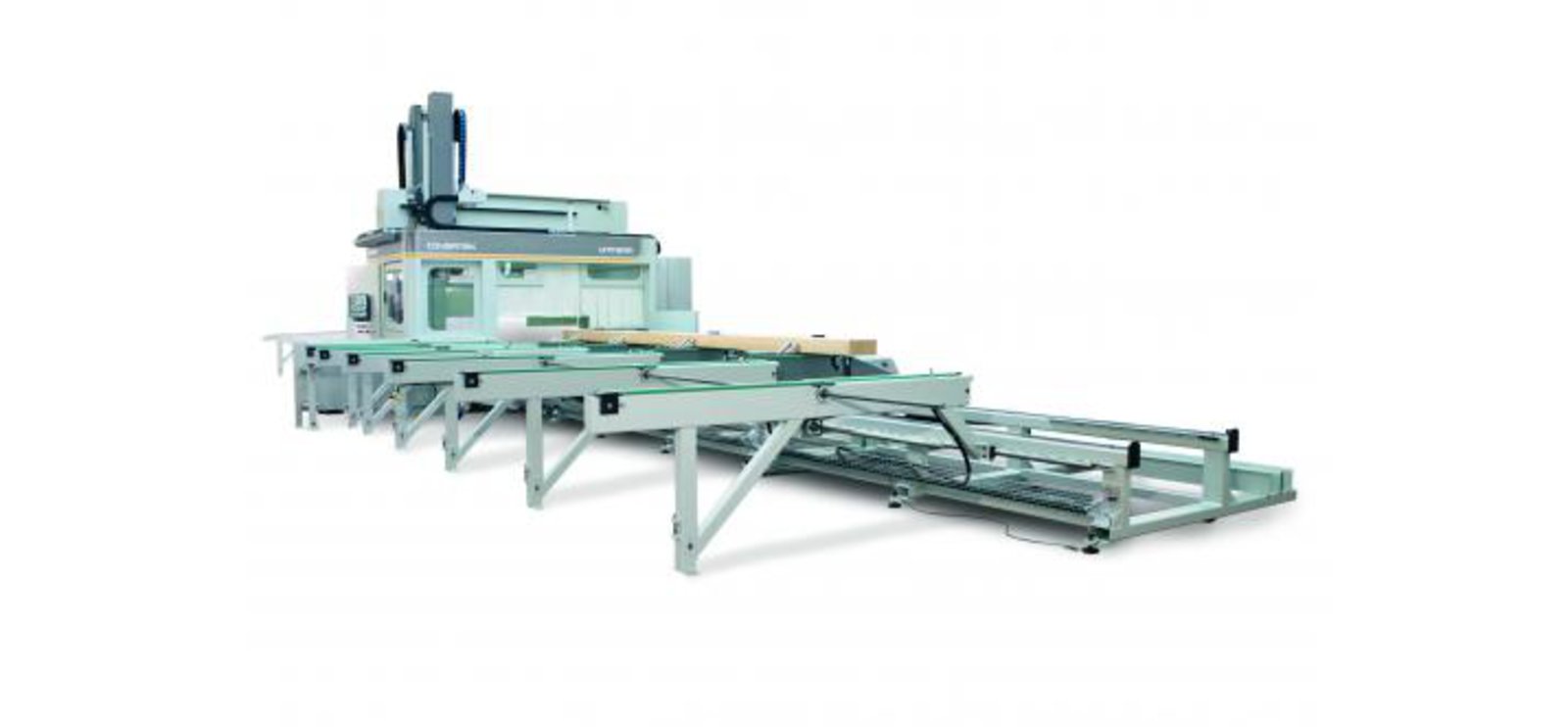

5 osé CNC obráběcí centrum na výrobu krovů a dřevostaveb

CNC UNITEAM Covertek

CNC na výrobu dřevěných stavebních konstrukcí

Základ nabídky tvoří dva modely CNC. Model COVERTEK pro délku materiálu do 13 m a model ULTRA pro materiál až do délky 25 m.

CNC slouží k opracování masivních i lepených hranolů ve stavebnictví. Patentované upínací zařízení dovoluje opracování jak trámů, tak i panelů na jednom stroji.
Konstrukce uchycení materiálu dovoluje jakékoli opracování trámů velikosti až 600 x 600 mm, nebo 250 x 1000 mm, případně panelů o šířce 1 250, nebo 3 000 mm.
Další možností je výroba obloukových konstrukčních prvků, např. stropy hal, bazénů apod.
Ostatní využití: výroba dveří, masivních stěnových panelů, dřevěných panelů pro podlahy i stropy, výroba všeobecně použitelných panelů pro dřevostavby.

Výrobní postup

Trámy určené k opracování na CNC umístí obsluha na vstupní stůl. Stroj automaticky oddělí krajní kus a přesune jej na upínací zařízení. Po opracování jsou jednotlivé hotové kusy ukládány na výstupním stole. Po celou dobu opracování jsou trámy na vstupu i na výstupu upnuty díky patentovanému upínacímu zařízení, které zamezuje ohýbání, kroucení a dalším možnostem vedoucím ke ztrátě přesnosti opracování. S trámy lze posunovat dopředu, dozadu, případně trámy otáčet o 90° a to při neustálém upnutí, tzn.s maximální přesností. Během opracování nepřichází obrobky do styku s jinými částmi stroje, ani s odřezky či odpadem a je tak vyloučeno poškození povrchu materiálu. Upínací zařízení se skládá ze 6ti nezávislých motorizovaných podpěr řízených programem, které se automaticky polohují podle délky opracovaných kusů. Kus je v celé vstupní délce - a také po vykrácení na finální délky, neustále uchycený v optimálních bodech a to jak dlouhé, tak i krátké dílce.

Pracovní jednotka

Základní pracovní jednotku stroje tvoří 5ti osé elektrovřeteno s automatickou výměnou nástrojů. Vřeteno zaručuje dosažení jakéhokoli náklonu a vytočení v jakémkoli úhlu. Všechny operace jsou tak prováděny bez nutnosti přídavných pracovních jednotek, což přináší úsporu pracovního místa. 17kW motor elektrovřetene disponuje měnitelnou rychlostí otáček až do 18 000 ot/min. a ve spojení s měničem nástrojů garantuje perfektní povrchovou úpravu díky použití správných otáček každého nástroje, s ohledem na průměr nástroje, bez poškození okrajů a povrchu materiálu. Další užitné vlastnosti 5ti osého vřetene:

  • Pracuje se zpětnou vazbou a snižuje úběr materiálu v případě vysokého odporu – předchází se tak nouzovému přerušení práce kvůli zahlcení nástroje, zrychluje práci a zvyšuje přesnost i kvalitu opracování.
  • Veškeré vyřezávané tvary a ornamenty lze připravit v 3D modelaci, díky 5ti osému vřetenu prakticky bez omezení.

Pokud kdykoli po uvedení stroje do provozu nastane potřeba zvýšení kapacity výroby, lze toho bez zbytečných nákladů dosáhnout připojením druhého 5ti osého vřetene.
Tyto dvě pracovní jednotky pak mohou dle potřeby pracovat zcela nezávisle, nebo provádět dva zrcadlové pracovní úkony najednou.

Zpracování odpadu

Během zpracování obrobků vzniká díky vysoké rychlosti opracování velké množství odřezků a jiného odpadu v krátkém čase. Pořádek na pracovišti a čistotu stroje zajišťuje vyvážecí pásový dopravník, integrovaný ve stroji. Řešení odpadu tak nevyžaduje žádné zásahy do podlahy pod strojem.

Řídící systém stroje

CNC Uniteam pracuje s různými typy projekčních programů, jako např. SEMA, CADWork, Dietrich’s, hsbCAD, nebo WETO. Řídící systém CNC rozdělí zhotovený projekt - např.střechy, na jednotlivé položky ke zpracování tzv.Makra. Systém standardně obsahuje makra pro všechny běžně používané tvary, jako spoje, čepy, dlaby, sedla, otvory apod. V případě nově vytvořeného typu spoje, či nového tvaru opracování, na který dosud nebylo Makro vytvořeno – zašle zákazník tento návrh do Uniteamu a ten obratem nové Makro připraví. Obsluha pracuje s Makry, které se zobrazují na obrazovce řídícího panelu CNC, nepotřebuje tedy znát žádný programovací jazyk. Díky systému Windows je ovládací prostředí jednoduché a intuitivní.

Příprava výroby

Jednou ze součástí řídícího systému CNC je program pro 3D grafickou simulaci výrobního procesu. Po vytvoření projektu a jeho převedení do CNC ukáže na obrazovce grafickou animaci výroby celého projektu , např. celé střechy a to v reálném čase, včetně výměny nástrojů, otáčení trámu a všech úkonů elektrovřetene. Díky 64 násobnému zrychlení simulace získá uživatel představu o čase výroby celého projektu velmi rychle. Navíc tento program dokáže nalézt chyby v projektu - např. nedosedající trám díky špatně zvolené délce a odhalí také možné kolize při výrobě. V praxi se často využívá ke tvorbě cenových nabídek. Program je nezávislý na stroji a lze ho nainstalovat na samostatné PC.

  • Obsluhu stroje tvoří jeden pracovník.
  • Zástavbové rozměry závisí na zvolené konfiguraci a vybavení stroje.
  • Bohaté možnosti individuální výbavy stroje dávají uživatelům možnost nechat si vyrobit stroj na míru dle požadavků každého konkrétního provozu.

Každý zákazník společnosti UNITEAM je před expedicí stroje z výrobního závodu podroben školení, a to na „svém“ stroji, při zpracování reálného materiálu se simulací reálných výrobních podmínek.







Cena CNC Covertek v doporučené výbavě.

Cena: 10 236 000 Kč bez DPH
