Linka na mechanizovanou výrobu panelů MobiOne

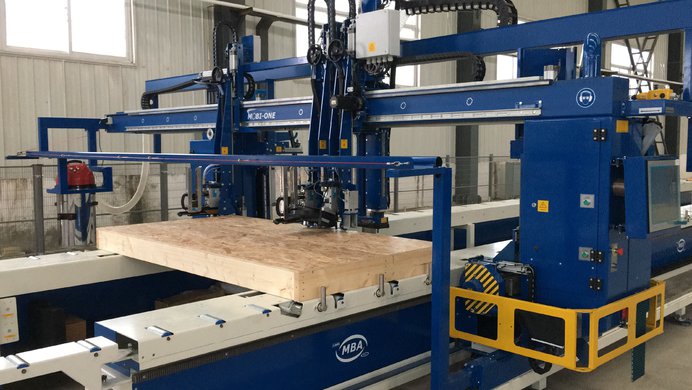

Mobi One je montážní stroj pro výrobu kompletních stěnových dílců sendvičových dřevostaveb.

Velkou úsporu místa přináší fakt, že na jednom místě probíhá většina montážních prací.

S panelem není třeba pohybovat. Pro výrobu 12 metrové stěny potřebujete cca 15 m pracovního prostoru.

Práce se strojem je přesná a rychlá. Stroj je ovládán pomocí 17“ dotykové obrazovky. Výrobní data jsou staženy společně s projektovou dokumentací. Všechny operace jsou graficky zobrazeny na dvou obrazovkách, a jedna pro práce uvnitř panelu při výrobě rámu a jedna pro práce vně panelu pro práci s velkoplošným materiálem

Vložení dřevěných dílců rámu je rychlé a přesné díky upínacímu systému stroje. Odpadá tak zdlouhavé zaměřování a zakreslování.

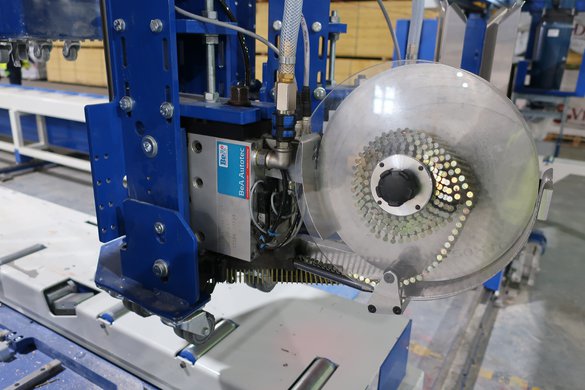

Jednotvárné a namáhavé hřebílkování, či sponkování vykoná stroj. Standardní délka hřebíků až 350 mm může být na přání zvýšena na 500 mm

Možnosti stroje:

Vrtání otvorů pro kolíky a spojovací materiál, nanášení lepidla, natažení fólie.

Výroba více panelů za sebou a jejich následné rozdělení řezáním. Vyřezání okenních otvorů

Výška stěny – 3,5 m standard, možnost až na 4,5 m a speciální úprava až na 6 m.

Funkce stroje

Úkon 1 - Rámování

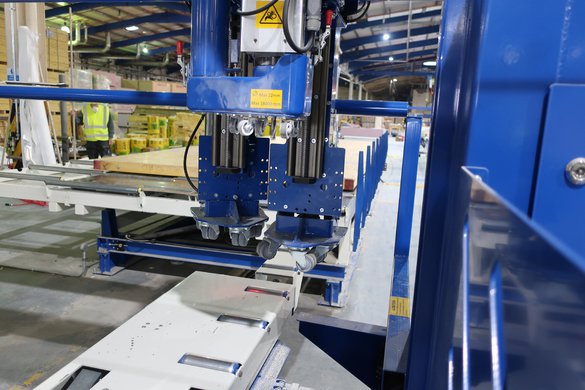

Servem ovládané nástroje pro zdvih a sestup umožňují úplné ovládání množství a pozic pro přibíjení hřebíků. Prostor pro nástroje, které mohou pojmout až 160 mm dlouhé hřebíky.

Nezávislé horní a boční upnutí pro zajištění přesně pravoúhlého upnutí panelu.

Dorazy a upínací kolíky, aby panel zůstal upevněný v pozici pro celou pracovní úkon.

Silné zátěžové dorazy pro přesné polohování dílů rámu. 300 mm široké stoly umožňují dílčí montáž a montáž překladů na stanici v případě potřeby. Je také možné je předem namontovat a vložit do rámu.

Ergonomická pracovní výška pro obsluhu, se zásobníkem na kolíky, aby byly k dispozici během montáže panelu.

Silná zátěžová ozubnice s pastorkem s elektrickým motorem a převodovým mechanismem pro nastavení bočního přítlaku – zajišťující pravoúhlé držení panelu. Výsuvné boční přítlaky tlačí panel nahoru a také směrem dolů.


Úkon 2 – Obložení deskami

Po dokončení rámu umístí pracovník první desku a uchytí ji ručně. Pak dá pracovník pokyn mostu, aby postupoval směrem z vnějšku a vracel se při montáži obložení podle výkresu panelu.

Jeden pohyblivý pojezd může mít namontované až tři nástroje – například pro sponkování obložení a zatloukání latí hřebíky.
Na přání lze namontovat i druhý pojezd, který umožní hřebíkování na spodní kolejnici zároveň s horní kolejnicí.

Lze použít zátěžové odolné montážní nástroje – zajišťující konzistentní montáž podle schématu hřebíkování.

Úkon 3 – Vyřezávání

Desky lze buď vyřezat předem, nebo je jednoduše umístit na panel a vyřezat podle velikosti pomocí frézky (na přání). Frézka je namontovaná na pohyblivém pojezdu a je zapojena do přenosné odsávací jednotky, která je namontována na mostu.

Od horní části panelu lze vyřezávat až do 90 mm, od spodní až 100 mm. Lze také vyřezat i otvory pro okna a servisní otvory. Všechny pokyny jsou načítány přímo ze softwaru projektu.

Úkon 4 – Nanášení membrány

Stroj má zabudovaný držák rolí, aby bylo možné snadno rozkládat plastové či prodyšné membrány. Papír se ručně umístí na válec na mostu a natáhne přes panel. Takto může pracovník materiál snadno upevnit sponkami na panel a vyřezat otvory a rohy.

Úkon 5 – Pokládka latí

Most se sám přesune na první pozici latě a speciálně navržený doraz zapadne na své místo. Pracovník ručně vloží latě a spustí cyklus.
Pohyblivý pojezd se pak pohne vpřed k pracovníkovi do pozice latě, upevní ji hřebíky, a opakuje se podle projektu panelu.

Úkon 6 – Odebírání

Jakmile je panel hotov, pracovník uvolní boční upnutí a svorky na válcích stolu a ručně vytlačí panel ze stroje. Výkyvné branky umožňují snadný průchod napříč linkou.

Mobi One Specifikace

Pracovní výška                                                             850 mm
Řezání ozubnicí a pastorkem
Výška bočního přítlaku                                                 85 mm
Minimální tloušťka panelu                                           90 mm
Maximální tloušťka panelu                                         350 mm (na přání 500 mm)
Minimální délka panelu                                               550 mm (pro automatický provoz)
Maximální délka panelu – podle specifikace           6 000 mm – 13 000 mm
Minimální výška panelu                                               1 300 mm
Maximální výška panelu  - podle specifikace           2 400 mm – 4 800 mm
Maximální hmotnost panelu – podle specifikace     6 000 mm / 1 tuna – 12 000 mm / 3 tuny.

Softwarové rozhraní – se všemi hlavními projektovými balíčky, včetně:
- Sema, Cadworks, Dietrich's, HSB, Coins, Eleco, Mitek etc.
- Navíc je software zcela kompatibilní s rozhraními otevřených zdrojů BTC a BTLW.


Bezpečnostní funkce v souladu s CE:
- Hrazení bočního obvodu na pohyblivé straně.
- Bariéra s fotobuňkou na ochranu před vstupem do hřebíkovacích nástrojů, když probíhá opláštění nebo frézování.
- Nouzové vypnutí.

Celkové rozměry stroje:
- Max. délka panelu + 3400 mm.
- Max. výška panelu + 2120 mm.
